GPS Standard: perimetrická ochrana, která začíná ještě před vstupem do objektu

Bezpečnost nezačíná u dveří. Začíná na hranici chráněného prostoru.

Moderní zabezpečení nemusí čekat na okamžik, kdy narušitel překoná plot nebo vstoupí do budovy. U řady objektů je mnohem účinnější zachytit pokus o narušení už na jejich hranici – tedy v místě, kde se narušitel do chráněného prostoru teprve snaží dostat. Právě k tomu slouží perimetrická ochrana. Jejím úkolem není pouze vyvolat poplach. Moderní perimetrický systém může narušení detekovat, určit jeho místo, předat informaci dalším bezpečnostním technologiím a například automaticky zobrazit odpovídající kameru. Italská společnost GPS Standard, založená v roce 1974, se specializuje právě na technologie pro ochranu perimetru. Její portfolio zahrnuje několik různých principů detekce – od podzemních systémů přes ochranu oplocení až po radarovou detekci, infračervené bariéry a specializovanou ochranu fotovoltaických panelů. Výhodou je především možnost vybrat technologii podle konkrétního objektu, jeho okolí a požadované úrovně zabezpečení.

Proč perimetrická ochrana?

Klasický zabezpečovací systém často reaguje až ve chvíli, kdy se narušitel dostane k budově nebo přímo do jejího vnitřního prostoru. Perimetrická ochrana posouvá okamžik detekce výrazně dál. Typický bezpečnostní řetězec může vypadat například takto:

narušení perimetru → vyhodnocení události → lokalizace místa → automatické zobrazení kamery → ověření situace → reakce obsluhy

U menšího objektu může být důležité především samotné upozornění na narušení. U rozsáhlého výrobního areálu, logistického centra nebo kritické infrastruktury je však stejně důležité vědět, kde přesně k narušení došlo. Právě proto se při návrhu perimetrické ochrany neřeší pouze otázka „jaký detektor použít“, ale také způsob lokalizace, vyhodnocení události a její návaznost na další bezpečnostní systémy.

Jeden perimetr, několik možností ochrany

Každý objekt je jiný. Někde je k dispozici kvalitní oplocení, jinde je potřeba chránit volný prostor. U reprezentativních nebo historických objektů může být požadavkem co nejméně viditelná instalace. U rozsáhlých průmyslových areálů může být naopak rozhodující přesná lokalizace události a její propojení s kamerovým systémem. GPS Standard proto nabízí několik různých technologií:

• GPS PLUS – podzemní, prakticky neviditelná perimetrická ochrana,
• PPS – podzemní ochrana s lokalizací místa narušení,
• CPS PLUS – ochrana oplocení pomocí detekce mechanického namáhání,
• RADAR 077 – radarová ochrana otevřeného prostoru,
• IPS – infračervené perimetrické bariéry,
• SUN – specializovaná ochrana fotovoltaických panelů,
• SCS – software pro centralizovaný dohled a integraci bezpečnostních technologií.

Nejde tedy o hledání jednoho univerzálního detektoru. Smyslem je vybrat správný princip detekce pro konkrétní podmínky.

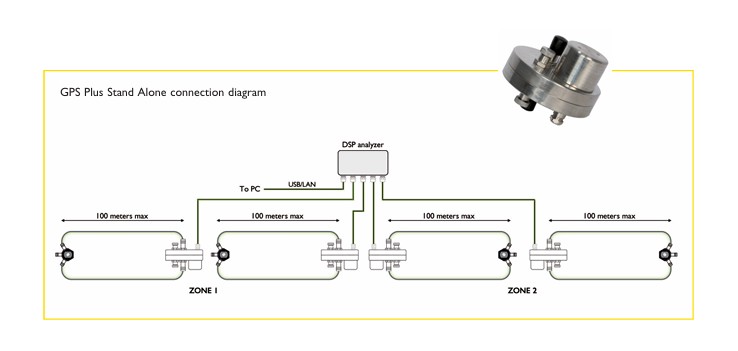

GPS PLUS: když má být perimetr prakticky neviditelný

GPS PLUS je podzemní perimetrický systém určený pro situace, kdy není žádoucí instalovat detekční prvky přímo na oplocení nebo do prostoru kolem objektu. Detekční část systému je umístěna pod povrchem. Princip pracuje s rozdílem tlaku mezi dvěma paralelními trubicemi uloženými v zemi. Pokud dojde k narušení chráněné oblasti, vzniklá tlaková změna je zaznamenána a následně digitálně vyhodnocena.

Hlavní výhoda: perimetr není vidět

Podzemní systém může být zajímavým řešením například pro:

• reprezentativní areály,
• historické objekty,
• průmyslové komplexy,
• rozsáhlé pozemky,
• rezidenční objekty,
• objekty s požadavkem na zachování vzhledu okolí.

Detekční vedení může kopírovat tvar chráněného prostoru a podle konkrétní konfigurace jej lze instalovat pod různé typy povrchů. Pro běžného návštěvníka tak může být celý perimetr prakticky neviditelný.

Digitální zpracování signálu

Venkovní perimetrická ochrana musí pracovat v prostředí, kde se neustále něco děje. Déšť, sníh, doprava, vibrace, stavební činnost nebo například železnice mohou vytvářet signály, které mohou být pro jednoduchý detekční systém problematické. GPS PLUS proto využívá DSP – Digital Signal Processing, tedy digitální zpracování signálu. Signály jsou analyzovány v časové i frekvenční oblasti. Systém tak může lépe rozlišovat charakteristické signály způsobené okolním prostředím od signálu odpovídajícího skutečnému narušení. Součástí řešení je také možnost self-learningu, tedy přizpůsobení detekce konkrétním podmínkám objektu během kalibrace.

Technické informace

V závislosti na konfiguraci může GPS PLUS pracovat s rozsáhlými perimetry. Výrobce uvádí možnost připojení až 64 periferních zařízení MIND a komunikaci na vzdálenost až 5 km bez regenerace signálu. U cloudových variant je možné vzdáleně spravovat kalibraci a alarmová upozornění, mimo jiné prostřednictvím Modbus.

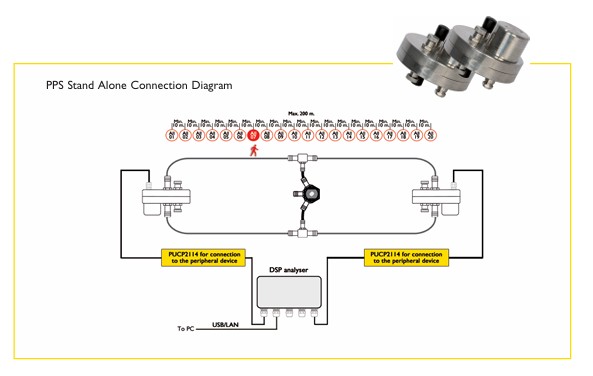

PPS: když potřebujete vědět, kde k narušení došlo

GPS PLUS řeší především samotnou detekci. PPS – Positional Perimeter System posouvá tuto technologii ještě dál. Stejně jako GPS PLUS pracuje na principu diferenciálního tlaku, jeho zásadní výhodou je však schopnost lokalizovat místo narušení. Výrobce uvádí přesnost lokalizace přibližně ±5 metrů. Jeden chráněný úsek o délce až 200 metrů lze rozdělit až na 20 samostatných zón. Obsluha tak nedostane pouze informaci: „Perimetr narušen.“ Dostane mnohem konkrétnější informaci o tom, ve které části perimetru k události došlo. U rozsáhlých areálů může právě tato informace výrazně zkrátit dobu potřebnou k ověření a reakci.

PPS a kamerový systém: od detekce k vizuálnímu ověření

Skutečný přínos perimetrické ochrany se naplno projeví ve chvíli, kdy není izolovaným systémem, ale součástí celého bezpečnostního řešení. PPS lze propojit s kamerovým systémem tak, aby po vyhodnocení alarmu došlo k automatickému zobrazení nebo nasměrování kamery na odpovídající část perimetru.

Proces pak může vypadat například takto:

PPS detekuje narušení

↓

určí místo události

↓

vyvolá alarm

↓

kamerový systém zobrazí odpovídající prostor

↓

obsluha vizuálně ověří situaci

Takové řešení je zvlášť zajímavé u rozsáhlých výrobních, logistických nebo energetických areálů, kde by samotná informace o narušení bez přesné lokalizace znamenala pro obsluhu zbytečné hledání místa události.

Ochrana oplocení: když se samotný plot stane detektorem

Ne každý objekt je vhodné chránit podzemním systémem. Pokud je areál již vybaven oplocením, může být vhodným řešením ochrana přímo na plotě. GPS Standard nabízí technologie využívající například mikrofonní kabely a piezoelektrické senzory, které reagují na mechanické namáhání oplocení.

Systém tak může reagovat například na:

• přelézání plotu,
• jeho přestřižení,
• nadzvednutí,
• poškození,
• nebo jiný způsob pokusu o překonání oplocení.

Vzniklý signál následně vyhodnocuje DSP analyzátor.

CPS PLUS: inteligentní ochrana oplocení

CPS PLUS využívá mikrofonní kabel a pokročilé zpracování signálu v časové a frekvenční oblasti. Důležitou součástí správného návrhu je také kalibrace systému v reálných podmínkách. Každý objekt má totiž jiné okolí a jiné zdroje rušení. Silniční nebo železniční doprava, vítr, vegetace, mechanické vibrace nebo samotná konstrukce oplocení mohou ovlivnit chování systému. Správně provedená instalace a kalibrace proto nejsou pouze technickým detailem. Jsou důležitou součástí výsledné kvality perimetrické ochrany. Výhodou systému GPS Standard je také možnost kombinovat různé technologie podle konkrétních částí objektu.

RADAR 077: ochrana otevřeného prostoru bez závislosti na kameře

Ne každý perimetr tvoří plot. Někdy potřebujeme chránit otevřený prostor před budovou, technologickým objektem, skladovací plochou nebo jinou kritickou částí areálu. Právě zde může být zajímavým řešením RADAR 077, který využívá radarovou technologii pracující na frekvenci 77 GHz. Na rozdíl od kamerového systému není radar závislý na viditelnosti obrazu. Dokáže tedy pracovat ve dne i v noci a není založen na tom, zda kamera dokáže objekt dostatečně dobře zobrazit.

GPS Standard nabízí dvě základní varianty:

RADAR 077 Wide

Varianta Wide vytváří širokou objemovou detekční oblast s dosahem až 40 metrů a úhlem 90°.

V této oblasti lze definovat až:

• 4 alarmové zóny,
• 4 vylučovací zóny.

Alarm je generován při vstupu pohybujícího se objektu do definované alarmové zóny.

RADAR 077 Blade

Varianta Blade je určena pro vytvoření úzkého detekčního koridoru s dosahem až 60 metrů. Alarm vzniká při překročení definované středové linie. V rámci detekčního koridoru lze vytvořit až 3 samostatné alarmové zóny.

Člověk, vozidlo nebo zvíře?

Samotná detekce pohybu nemusí být v moderním bezpečnostním systému dostatečná.

RADAR 077 využívá algoritmy machine learning a deep learning pro sledování a klasifikaci objektů.

Podle výrobce dokáže rozlišovat například:

• člověka,
• vozidlo,
• malé zvíře,
• neznámý objekt.

Systém může současně sledovat až 32 objektů.

Technologie Cross Point a MIMO umožňuje určit místo narušení s přesností až 20 cm.

Technické parametry RADAR 077

Blade

• dosah až 60 m,
• úzký detekční koridor,
• až 3 alarmové zóny.

Wide

• dosah až 40 m,
• úhel 90°,
• až 4 alarmové a 4 vylučovací zóny.

Další parametry:

• přesnost měření vzdálenosti až ±20 cm,
• klasifikace objektů,
• Ethernet,
• Modbus TCP/IP,
• EN 50131 Grade 3.

IPS: infračervená bariéra

Další možností perimetrické ochrany jsou IPS – infračervené bariéry.

Princip je jednoduchý: mezi vysílačem a přijímačem vzniká soustava infračervených paprsků. Pokud dojde k jejich přerušení, systém vyhodnotí událost. Přestože jde o princip známý již řadu let, moderní provedení umožňuje přizpůsobit chování systému konkrétním podmínkám instalace. IPS umožňuje například programovat dobu potřebnou k překročení jednotlivých paprsků a využívá automatickou regulaci zisku pro zachování účinnosti i při zhoršených povětrnostních podmínkách. Systém lze zároveň integrovat s dalšími technologiemi GPS Standard a navázat například sirénu, světelnou signalizaci nebo kamerový systém.

SUN: ochrana fotovoltaických panelů

Specifickou oblastí je ochrana fotovoltaických elektráren. Fotovoltaické panely představují rozsáhlou venkovní instalaci, která může být vystavena nejen neoprávněnému vstupu, ale také pokusu o demontáž nebo odcizení samotných panelů. Pro tento účel nabízí GPS Standard systém SUN. Ten využívá optické vlákno, které propojuje jednotlivé panely. Analyzátor průběžně sleduje optický signál vedený vláknem. Pokud dojde k narušení systému, změna optického signálu vyvolá alarm. Výrobce uvádí možnost ochrany až 1000 metrů multimodového optického vlákna jednou jednotkou. Systém je navržen pro venkovní prostředí a je odolný vůči povětrnostním vlivům i elektromagnetickému rušení. V případě rozsáhlých fotovoltaických instalací může SUN tvořit jednu část komplexního řešení společně s kamerovým systémem a dalšími bezpečnostními technologiemi.

SCS: když jednotlivé technologie začnou fungovat jako jeden systém

Samotný detektor je pouze jednou částí bezpečnostního řešení. Důležité je, co se stane po jeho aktivaci. Právě zde přichází na řadu SCS – Supervision and Control Software. SCS umožňuje centralizovat různé bezpečnostní technologie do jednoho prostředí a poskytovat obsluze společný pohled na chráněný objekt.

Může pracovat například s:

• zabezpečovacími systémy,
• požárními systémy,
• přístupovými systémy,
• kamerovými systémy,
• perimetrickými detektory,
• dalšími integrovanými technologiemi.

Operátor může prostřednictvím grafických map sledovat stav jednotlivých zařízení a oblastí v reálném čase.

Od alarmu k automatické reakci

Význam integrace se ukáže především při samotné události. Představme si například narušení plotu v zadní části výrobního areálu. Bez integrace může obsluha dostat pouze informaci o alarmu a následně hledat, kde k události došlo.

V integrovaném řešení může celý proces proběhnout automaticky:

detekce narušení

↓

určení místa

↓

zobrazení příslušné části mapy

↓

automatické zobrazení odpovídající kamery

↓

vizuální ověření

↓

reakce obsluhy

SCS umožňuje pracovat také s historií událostí, alarmů a činnosti obsluhy. Pro rozsáhlejší bezpečnostní instalace je právě tato schopnost propojit jednotlivé technologie často stejně důležitá jako samotný detektor. Systém zároveň podporuje integraci kamerových systémů třetích stran prostřednictvím SDK nebo ONVIF.

Jak vybrat správnou technologii?

Neexistuje jeden univerzální perimetrický systém vhodný pro každý objekt.

Při návrhu je potřeba zohlednit například:

• zda je objekt oplocený,
• jaký typ oplocení je použit,
• charakter okolního prostředí,
• velikost chráněného prostoru,
• požadovanou přesnost lokalizace,
• přítomnost dopravy nebo jiných zdrojů vibrací,
• požadavky na vizuální vzhled instalace,
• požadovanou úroveň zabezpečení,
• možnost integrace s kamerovým systémem,
• způsob reakce obsluhy na vzniklý alarm.

Zjednodušeně:

Máte oplocení?
Může být vhodná ochrana přímo na oplocení, například CPS PLUS.

Potřebujete skrytou ochranu?
Zajímavou možnost představují GPS PLUS nebo PPS.

Potřebujete přesně lokalizovat místo narušení?
PPS nebo radarová technologie mohou nabídnout výrazně přesnější lokalizaci.

Chráníte otevřený prostor bez vhodného oplocení?
Může být vhodný RADAR 077.

Potřebujete chránit fotovoltaické panely?
Pro tento účel je určen systém SUN.

Potřebujete propojit perimetr s kamerami a dalšími technologiemi?
Vhodným prvkem může být SCS.

V praxi se navíc jednotlivé technologie nemusí vzájemně vylučovat. Naopak – u rozsáhlých nebo členitých objektů může být nejlepším řešením kombinace více principů detekce.

Perimetrická ochrana není jen o detektoru

Správně navržený perimetr není pouze zařízení umístěné na plotě nebo v zemi.

Je to celý bezpečnostní řetězec:

DETEKCE → LOKALIZACE → VYHODNOCENÍ → VIZUÁLNÍ OVĚŘENÍ → REAKCE

A právě zde je důležitý správný návrh celého řešení. Technologie GPS Standard umožňují podle charakteru objektu kombinovat různé principy detekce a následně je integrovat s dalšími bezpečnostními systémy. Výsledkem tak nemusí být pouze další alarm v zabezpečovacím systému. Výsledkem může být informace:

„Došlo k narušení. Víme kde. Víme co se tam děje. A obsluha může okamžitě reagovat.“

GPS Standard v řešeních SICURIT

Ve společnosti SICURIT nevnímáme perimetrickou ochranu jako izolovaný produkt. Každý objekt má jiné podmínky, jiná rizika a jiné požadavky na způsob ochrany. Proto je důležité nejdříve pochopit samotný objekt a teprve následně zvolit vhodnou technologii – případně jejich kombinaci. GPS Standard nabízí široké portfolio perimetrických technologií, které lze podle konkrétní aplikace kombinovat s kamerovými systémy, EZS, přístupovými systémy a centrálním dohledem. Právě propojení jednotlivých technologií umožňuje vytvořit bezpečnostní řešení, které nereaguje pouze na vzniklý problém, ale pomáhá jej odhalit co nejdříve, přesně lokalizovat a umožnit rychlou reakci.

Neexistuje univerzální perimetr. Existuje správně navržený perimetr.

A právě s jeho návrhem vám pomůže SICURIT Expert.
